Определение радиуса кривизны трека элементарной частицы

Прежде чем определить радиус кривизны трека необходимо наложить на фотографию листок прозрачной бумаги и перевести на него след частицы. Затем начертить две хорды, как показано на рисунке а), и восстановить к ним в их серединах перпендикуляры. На пересечении восстановленных перпендикуляров будет лежать центр окружности. Её радиус (см. рис. б)) необходимо измерите линейкой и  по указанному масштабу вычислить истинный радиус кривизны трека.

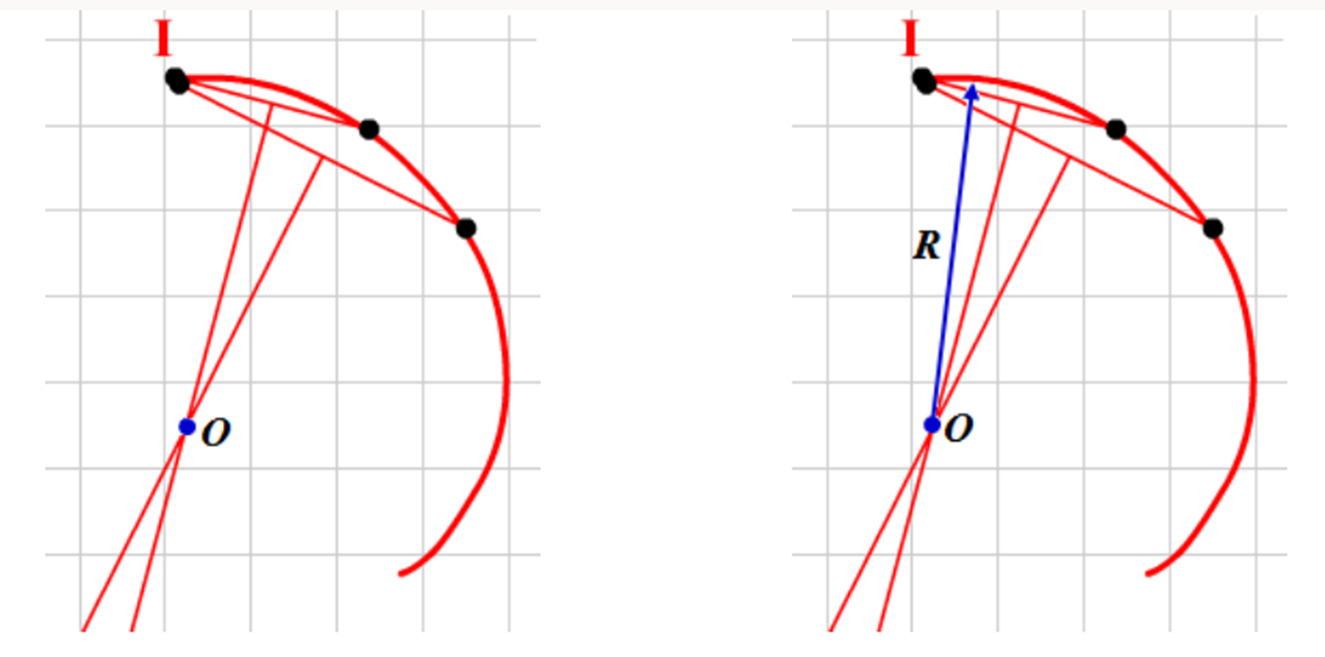

Пример измерения радиуса кривизны трека

а) восстановление перпендикуляров к хордам

б) определение радиуса кривизны

Например, радиус кривизны на фотографии , а отрезок  на вашем чертеже соответствует истинной длине в .

.

Значит, радиус кривизны трека частицы равен .
